Selección de quemadores de hornos de calefacción industrial: tipos, eficiencia y diseños con bajo contenido de NOx

Consideremos un taller de forja en el este de China que reemplazó el viejo quemador de su horno de calefacción por la unidad importada más barata disponible. En tres meses, los operadores estaban raspando el carbón del conjunto de boquilla y electrodo cada semana, el horno necesitaba veinte minutos adicionales para alcanzar la temperatura de remojo y el consumo de gas natural aumentó un 11 por ciento. El quemador no estaba defectuoso. Simplemente era el quemador equivocado para ese horno.

Ese patrón se repite en plantas de todos los tamaños. La selección de quemadores para hornos de calefacción es una decisión de ingeniería de procesos, no una compra de repuestos. El quemador controla el flujo de combustible, la forma de la llama y la distribución del calor dentro del horno, y esas tres variables establecen el techo para la calidad del producto y la economía de combustible. Esta guía cubre cómo funcionan los quemadores de los hornos de calefacción industrial, cómo combinarlos con el horno, los modos de falla que impulsan la mayoría de las llamadas de servicio y las ganancias de eficiencia disponibles a partir de diseños modernos con bajos NOx y múltiples combustibles.

Quemador de horno de calefacción industrial para trabajo en caliente de metales Este quemador forma parte de un sistema completo de horno de calentamiento con combustión con bajo nivel de NOx y recuperación de calor residual, lo que permite un control uniforme de la temperatura para los procesos de forjado y tratamiento térmico. Ver producto →

Cómo funciona un quemador de horno de calefacción

El quemador de un horno de calefacción tiene cuatro funciones: medir el combustible, suministrar aire de combustión en la proporción correcta, encender la mezcla y estabilizar la llama en todo el rango de combustión. En un quemador de gas, el combustible ingresa a través del tren de gas y se mezcla con el aire dentro del cuerpo del quemador o en el frente de la llama. En un quemador de combustible líquido, el combustible primero debe atomizarse en finas gotas para que cada gota se evapore y se queme rápidamente. Los quemadores de combustible sólido transportan carbón pulverizado o biomasa en una corriente de aire y suspenden las partículas en la zona de llama.

La forma de la llama importa tanto como la temperatura de la llama. Una llama corta y tupida irradia calor cerca de la pared; una llama larga y perezosa lleva el calor a lo más profundo de la cámara. Si la llama incide en la carga, se producen sobrecalentamiento localizado, incrustaciones y defectos superficiales. Si la llama se levanta del quemador, se producen pulsaciones, picos de CO y desperdicio de combustible. Es por eso que un mismo modelo de quemador puede funcionar de manera diferente en una cámara de tres metros y en una cámara de nueve metros.

Los quemadores industriales modernos también incluyen supervisión de llama, electrodos de encendido y ventiladores de aire de combustión, y se conectan con un sistema de gestión del quemador (BMS) para la secuenciación de arranque y la lógica de disparo. Cuando el quemador forma parte de una línea de proceso más grande, estos controles se vuelven tan importantes como la combustión misma.

Tipos de quemadores de un vistazo

La elección práctica para un horno de calefacción suele ser gas, combustible líquido, combustible sólido o una combinación de dos o más. Cada familia tiene características distintas de hardware y llama para el manejo de combustible.

Los quemadores de gas dominan el tratamiento térmico y la forja porque la combustión es limpia y la reducción es generosa. Los quemadores de combustible líquido aparecen donde el suministro de gas es interrumpible o donde las plantas compran petróleo pesado según el precio. Los quemadores de combustible sólido se limitan a grandes hornos y secadores que ya cuentan con preparación de combustible. Los quemadores multicombustible se están volviendo comunes en plantas que cambian de combustible para seguir los precios de la energía o la disponibilidad contractual de gas.

Criterios de selección que importan

Comience con el proceso, no con el quemador. Registre el rango de velocidad de encendido del horno, el ciclo de trabajo (por lotes o continuo), el combustible disponible y el límite de emisiones local. Luego evalúe las ofertas de quemadores según estos seis criterios:

1. Tipo de combustible y tolerancia de calidad del combustible. La calidad del gas varía según la composición del gasoducto; La calidad del aceite varía con el azufre y la viscosidad. Un quemador que tolera la variación del combustible ahorra tiempo de inactividad.
2. Relación de cobertura. Los hornos discontinuos están inactivos entre cargas y necesitan una reducción de al menos 10:1. Un horno continuo puede funcionar con 4:1 o 5:1.
3. Geometría de la llama. La longitud y el ancho de la llama deben ajustarse a la cámara para que la llama no roce el techo ni incida en la carga.
4. Control de proporción de aire. El enlace mecánico es simple pero se desplaza; El ajuste de oxígeno mantiene el punto de ajuste y se amortiza con el ahorro de combustible.
5. Cumplimiento de NOx y CO. Verifique si el permiso local requiere un diseño bajo en NOx, no solo el límite actual sino el límite futuro probable.
6. Acceso de servicio y repuestos. Las boquillas, los electrodos y los detectores de llama se desgastan. Si el quemador le obliga a quitar el conducto de aire para llegar a él, el coste de mantenimiento aumenta rápidamente.

Obtener estas seis entradas correctamente desde el principio es más barato que ajustar un quemador equivocado más adelante. Actualizar un sistema de longitud de llama o relación de aire diferente generalmente significa refractario nuevo, tuberías nuevas y semanas de interrupción del proceso.

¿Por qué fallan los quemadores de los hornos de calefacción en servicio?

La mayoría de las fallas de los quemadores no son repentinas. Son graduales y se manifiestan por un aumento del consumo de combustible, hollín o problemas de encendido. Tres modos de falla representan la mayoría de las llamadas de servicio.

Incrustaciones de carbón en el conjunto de boquilla y electrodo. Este es el fallo clásico de los quemadores de combustible líquido. Ocurre cuando la calidad de la atomización disminuye, generalmente porque la temperatura del combustible es demasiado baja, la boquilla está sobredimensionada para la velocidad de disparo real o el suministro de aire de combustión ha disminuido. La solución no es una limpieza más frecuente; está corrigiendo la configuración de atomización y aire para que deje de formarse carbón.

Encendido intermitente. Un quemador que se enciende solo después de un golpe o repetidos intentos le indica que el sensor de llama está sucio, que la separación del electrodo se ha desviado o que el transformador de encendido está débil. Estos son diagnósticos de cinco minutos con el kit de prueba adecuado, pero resultan costosos cuando se tratan como una falla del quemador y se reemplaza toda la unidad.

Óxido y corrosión del cuerpo del quemador. La humedad suele ser la culpable: fugas en los sellos de las puertas del horno, condensación en el conducto de aire de combustión o un drenaje desviado en el tren de combustible. El óxido dentro del quemador distorsiona los conductos de aire y cambia la forma de la llama mucho antes de que falle el metal. Explicamos cada uno de estos modos de falla y la secuencia de diagnóstico con más detalle en nuestro artículo sobre ¿Por qué fallan los quemadores del horno de calefacción? .

Eficiencia, emisiones y diseño bajo en NOx

El exceso de aire es la mayor palanca de eficiencia disponible para el operador de una caldera. Cada molécula de exceso de aire que ingresa al horno sale a través de la chimenea llevando consigo calor. Con un 50 por ciento de exceso de aire, la pérdida de gases de combustión de un horno que funciona cerca de 900°C puede ser aproximadamente el doble de la pérdida con un 10 por ciento de exceso de aire. El contrapeso es una combustión incompleta: muy poco aire genera CO, hollín y combustible no quemado. La ventana de operación es estrecha, razón por la cual el ajuste de oxígeno de los gases de combustión es una mejora estándar en los quemadores de hornos de calefacción industrial. Un plan de eficiencia completo debe combinar la configuración del quemador, el control de la presión del horno y la programación de carga, y hemos recopilado los pasos prácticos en este guía de eficiencia del quemador del horno de calefacción .

NOx es la segunda restricción. En la mayoría de los hornos de calefacción industriales, los NOx se forman a partir del nitrógeno en el aire de combustión que reacciona a una temperatura de llama alta. Las dos respuestas de diseño son la puesta en escena, que retrasa parte del aire de combustión para que la temperatura máxima de la llama baje, y la recirculación de gases de combustión, que diluye la llama. Ambos reducen los NOx sin sacrificar la liberación de calor. Para las plantas bajo un límite de emisiones, elegir un quemador de bajo NOx desde el principio es mucho más barato que agregar una reducción catalítica o no catalítica selectiva más adelante, porque los equipos y conductos anteriores ya están dimensionados para la llama.

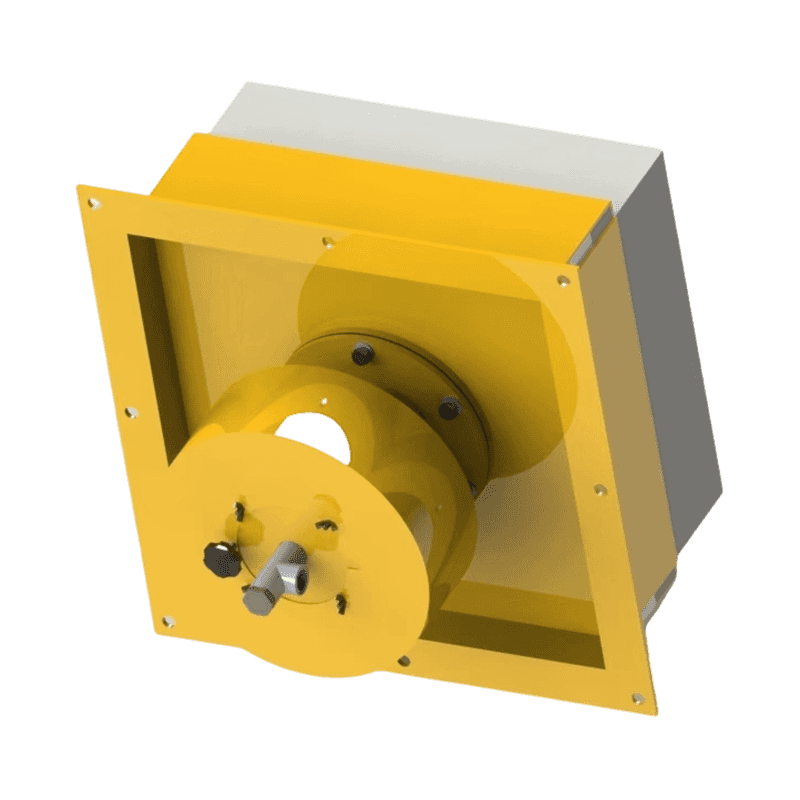

Quemador Low NOx con recirculación de humos Diseñado para mantener las emisiones de NOx por debajo de 30 mg/m³ mediante combustión por etapas y FGR, este quemador se adapta a las industrias con emisiones reguladas al mismo tiempo que presume de alta eficiencia y monitoreo PLC inteligente. Ver producto →

Adaptar el quemador a su proceso

El perfil operativo del horno determina qué características del quemador son más importantes.

Los hornos de tratamiento térmico ejecutan lotes largos y permanecen inactivos entre ellos. Necesitan un amplio turndown, una estrecha uniformidad de temperatura y una llama limpia que no marque el trabajo. La respuesta estándar es un quemador de gas con control proporcional del aire y una llama larga. Los hornos de forja, por el contrario, liberan una gran cantidad de calor en una cámara pequeña y necesitan una llama compacta de alta intensidad que caliente rápidamente sin incidir en la palanquilla. Los hornos de fusión de aluminio necesitan una combustión a baja velocidad para limitar la oxidación del metal y la pérdida de masa fundida.

Quemador de gas de llama larga con boquilla Laval Un quemador de gas con boquilla Laval ajustable y sistema de turbulencia para dar forma a una llama amplia, destinado a aplicaciones de hornos rotatorios de llama larga, como la producción de baterías de níquel-hierro y litio. Ver producto →

La flexibilidad del combustible también se está convirtiendo en un requisito comercial. Las plantas con tarifas de gas interrumpibles, o aquellas con acceso a gas de biomasa cautivo, a menudo eligen un quemador multicombustible para que la línea de producción siga funcionando a pesar de los picos de precios. Las empresas que operan un quemador de horno de calefacción estándar con gas natural pueden cambiar a petróleo o una combinación de gas y petróleo con un diseño multicombustible, lo que aumenta la seguridad del suministro sin reducir la calificación del horno.

Cualquiera que sea la familia de productos que evalúe, el método de selección es el mismo: primero defina la geometría del horno, el rango de combustión, el combustible y el límite de emisiones, luego deje que la ingeniería del quemador haga coincidir la llama con el proceso. Haga esos datos correctamente y el quemador del horno de calefacción se convertirá en un caballo de batalla confiable, de esos que se ignoran durante años porque nunca le da a nadie una razón para llamar.
